客户背景
某大型煤矿企业因井下作业环境复杂，传统金属电缆挂钩存在易腐蚀、重量大、安装维护困难等问题，亟需定制一款抗静电、阻燃、轻量化且可灵活组合的矿用PVC电缆挂钩，以提升井下电缆架设效率与安全性。
需求分析
客户提出以下核心要求：
- 安全性能：需满足煤矿井下阻燃（有焰燃烧≤3秒）、抗静电（表面电阻≤3×10⁸Ω）等硬性标准。
- 结构优化：支持多电缆灵活组合悬挂，串联安装简便，且拆卸时无需挪动下层挂钩。
- 耐用性：需承受160kg以上承重，使用寿命达50年，适应井下潮湿、腐蚀性环境。
- 轻量化设计：重量需为传统钢制挂钩的1/7，降低工人劳动强度。
设计开发全流程

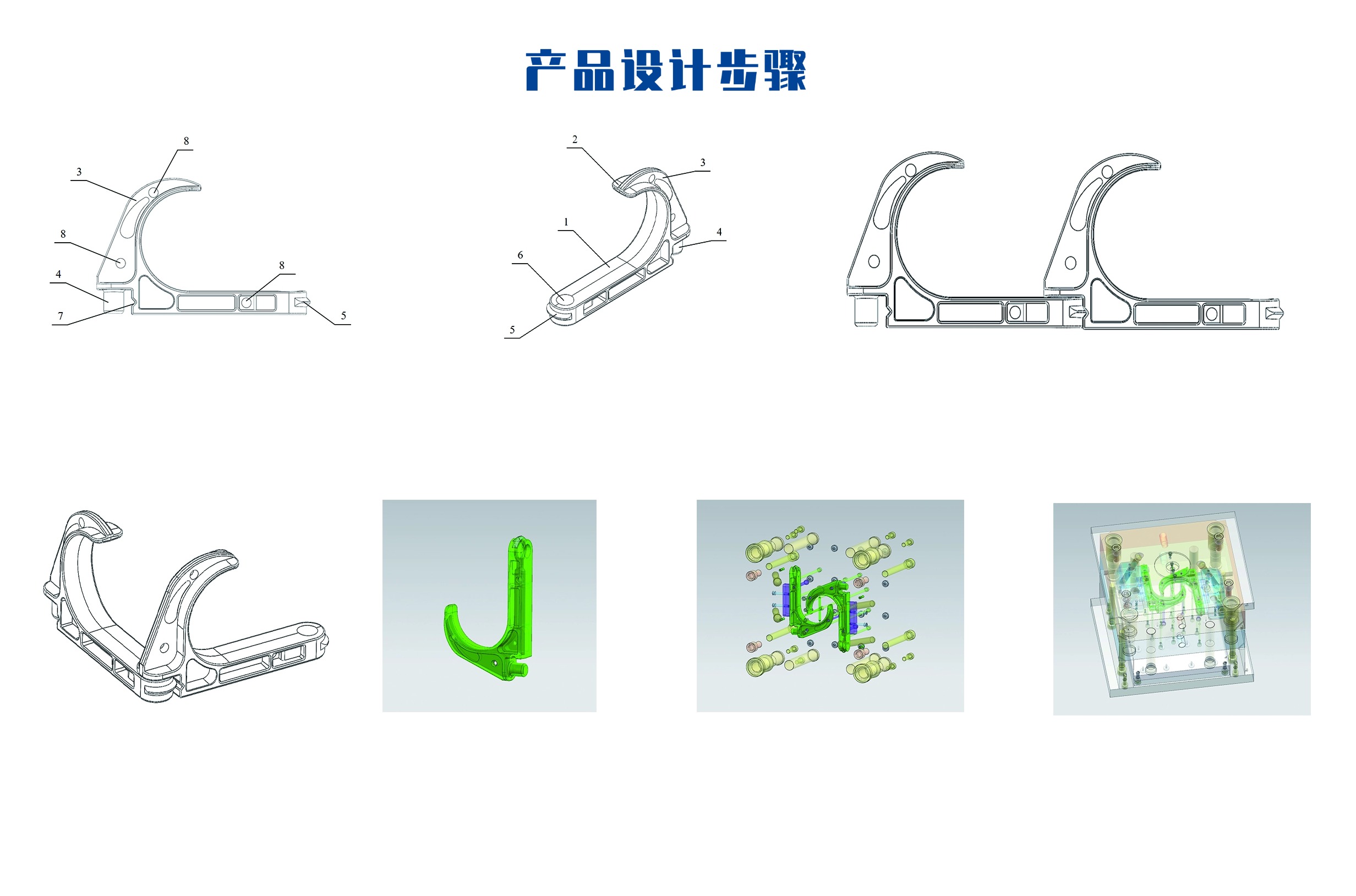

1. 产品设计：模块化结构解决井下痛点
- 结构创新：基于专利技术（如可活动挂接钩体、弧形凸块与凹槽挡位设计），开发模块化组合结构，支持两两串联旋转180°锁定，确保挂钩组合后稳固无摆动。
- 人体工学优化：直杆段紧贴井壁设计，减少安装空间占用；弧形钩深度增加，防止电缆滑脱。
- 材料选型：采用高强阻燃PVC工程塑料，均匀添加抗静电剂与阻燃剂，确保性能长期稳定。
2. 模具开发：精密工艺保障量产一致性
- 3D建模验证：根据挂钩尺寸（如GL-PVC-50/80/100等规格）构建数字化模型，模拟承重与形变，确保直杆段挠度<10mm（50kg负载下）。
- 模具分型优化：针对钩体连接孔、保险扣等复杂结构，采用滑块与顶针协同设计，确保注塑成型精度，避免毛刺影响组合顺畅度。
3. 实际生产：严控工艺链提升可靠性
- 注塑工艺：采用高温高压注塑成型，提升材料密度与抗冲击性；冷却阶段精准控温，防止内应力导致变形。
- 质量检测：每批次抽检挂钩阻燃性能（有焰/无焰燃烧时间）、抗静电值及承重极限，确保符合MT/T 1173-2019矿用产品标准。
- 配套服务：提供井下安装培训，指导客户按“1.2-1.8m为单元、串联≤10个”规范操作，规避凌空跳跃施工风险。
成果与客户反馈
- 效率提升：安装周期缩短40%，单日可完成千米电缆架设，降低人工成本30%。
- 安全达标：通过第三方检测，阻燃与抗静电性能优于行业标准，获煤矿安全认证。
- 长期价值：投入使用2年内零故障，耐腐蚀性表现突出，预计全生命周期维护成本降低70%。
客户评价：
“从设计到量产，团队精准捕捉了井下作业的每一个细节需求，尤其是模块化结构和阻燃PVC材料的应用，彻底解决了我们多年的痛点。未来扩产计划将继续合作！”——客户技术总监
合作展望
本例中，通过深度定制化设计，我们证明了矿用PVC电缆挂钩在复杂环境下的卓越适应性。欢迎更多矿山企业垂询，中重智能将为您提供从需求分析到批量交付的一站式解决方案，携手推动矿山设备升级！
